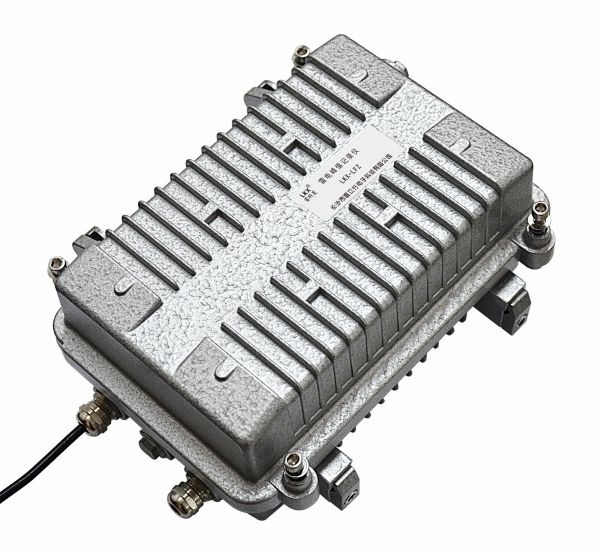

■產品介紹

雷電峰值記錄儀可對安裝在配電箱輸電線、工控線或接閃裝置、引下裝置上的羅氏線圈傳回的模擬微分信號進行波形還原，通過處理器計算可還原并記錄雷電流的波形、極性、峰值、電荷量、比能量、時間、次數或線路上入侵浪涌的極性、峰值、能量、時間、次數。不但可為被保護建筑物的雷電防護研究提供大量的實測數據，客戶還可通過查看歷史數據了解防雷產品泄放雷電次數、雷電大小及雷電侵入建筑物的途徑。

■產品功能

● 雷擊計數                        ● 電荷量記錄

● 時間記錄                        ● 遠程設置

● 數字通訊                        ● 峰值記錄

● 極性記錄                        ● 能量記錄

■產品特點

● 使用柔性羅氏線圈，便于在各種接閃或引下裝置上安裝使用。

● 使用無源積分電路并配合高速A/D轉換芯片，波形采集帶寬廣，還原精度高。

● 電源與有線通信電路設計有雷電防護線路，產品工作更可靠。

■技術參數

■原理說明

當雷電流經過安裝有波形記錄儀的泄放通道時，羅氏線圈會通過積分電路將電流信號轉換成電壓信號傳送至內部電路，此時內部電路會生成一個觸發信號喚醒中央處理單元，此時中央處理單元便會由A/D轉換模塊讀取最新一次變?yōu)閿?shù)字信號的波形信息。該信息暫存寄存器 中后通過對外通信模塊發送信息。

■安裝說明

● 安裝前必須切斷電源，嚴禁帶電操作。

● 可使用固定安裝卡就近安裝在接閃器或引下線附近的墻面或支架上。各類線路通過產品的防水接口進入設備，并與設備內的相應接線端口相連。

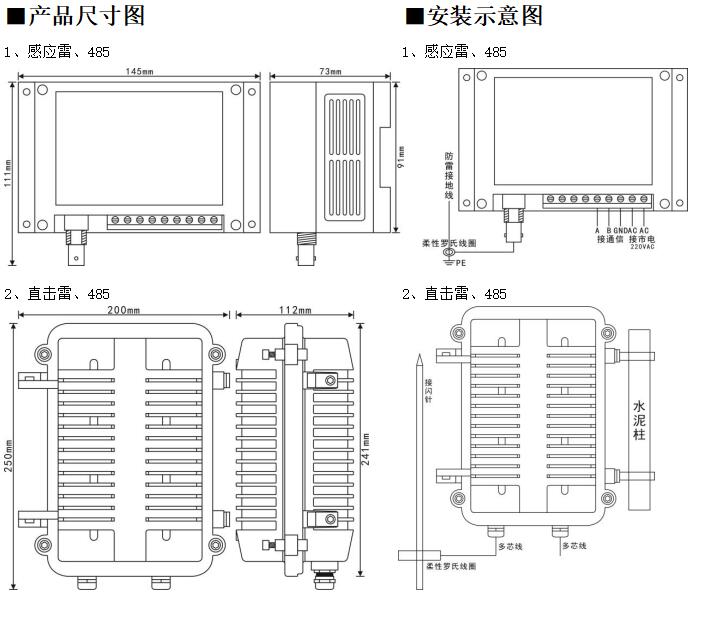

● 安裝時請根據安裝示意圖所示連接，AC接市電220VAC，不分L、N線，A、B為485數據通訊接口，GND為485數據通訊信號地，，切勿錯接。

● 非專業人員請勿拆卸。

■安裝注意事項

1、請不要在雷雨天氣安裝和維修本產品，以免發生意外。

2、進行直擊雷監測時，設備應安裝于受直擊雷保護的范圍內，并且外殼不可與直擊雷泄放傳導導體相連。應與接閃器或引下線之間間隔至少2m以上的距離。

3、羅氏線圈安裝時應水平且雷電泄放導體由線圈中心穿過。

4、各線路接線完畢后應固定。

5、電源供電線路應采用三芯鎧裝線纜進行敷設。

6、485通信線路應使用兩芯雙絞鎧裝485專用通信線纜進行敷設。

7、各端口接線不可錯接，以免損壞設備。

8、本機電源和有線端口設計有雷電防護電路，但如電源線路或信號線路長距離暴露于雷電電磁脈沖危險環境時，應加裝相應防雷器。

9、本產品無需特別維護，只需定期檢查其固定是否可靠。

10、用戶私自拆開產品或不合理使用引起的質量問題由用戶自行承擔全部責任。

11、產品需要擦拭時，使用擰干的濕布擦拭外殼，以免產生靜電火花。
